如何设置交换机VLAN,什么是IP-VLAN绑定

来源:智简魔方     发布人:智简魔方     时间:2019-11-05 11:14

一、系统工作原理与要求

二、交换机VLAN设置

       1.交换机可用VLAN

       2. 修改交换机端口VLAN

       3.IP-VLAN绑定


一、系统工作原理与要求

DCIM系统支持一键修改交换机端口vlan,vlan ip绑定等功能,vlan设置能为服务器快速分配同一区段的IP地址,在安装系统时,DHCP若是通过跨vlan传递,还可使用临时VLAN功能。

修改交换机VLAN需满足:

1.添加交换机设备。详细请查看:>>如何添加交换机

2.交换机必须可控,若连接失败请检查:>> 交换机连接失败


二、交换机VLAN设置

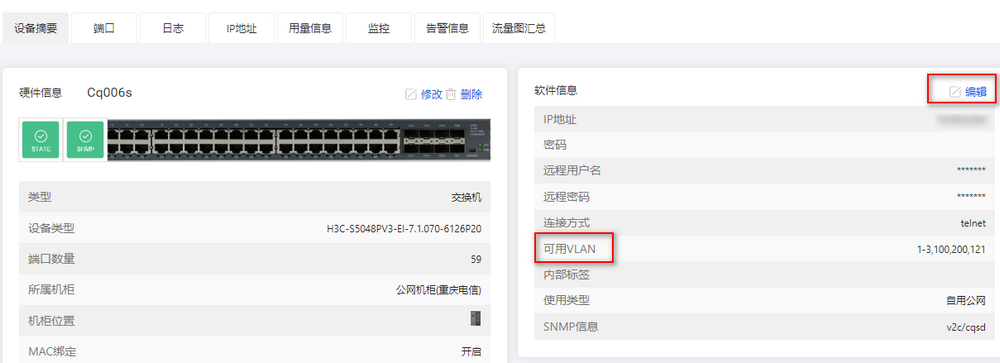

1.交换机可用VLAN

在【设备管理】-【交换路由】进入到交换机的内页,点击编辑,在可用VLAN添加VLAN,添加多个VLAN时需要使用英文逗号分隔。

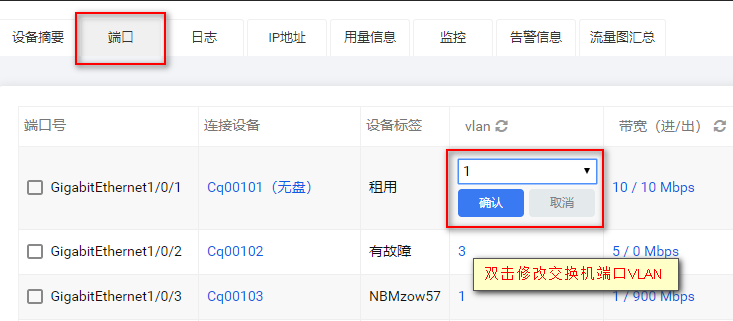

2.修改交换机端口VLAN

可用VLAN设置完成后,即可在【交换路由】-【端口】栏中修改交换机端口VLAN。



3.IP-VLAN绑定

在服务器分配IP时,会根据服务器连接交换机端口VLAN,从与该VLAN一致启用IP-VLAN绑定的ip段中查到空闲ip进行快速分配。

注:1.服务器正常连接交换机端口

       2.该交换机端口vlan、ipvlan需设定成功且一致

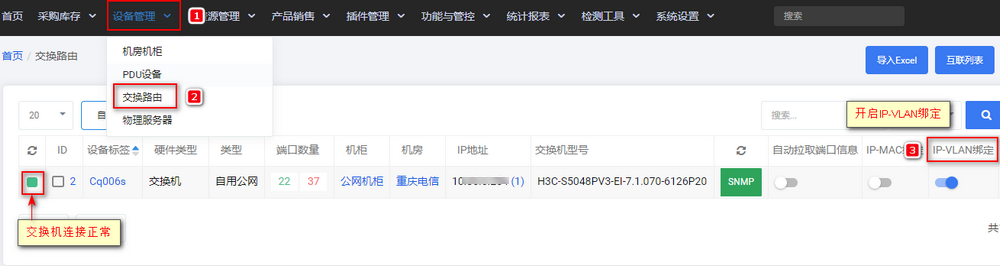

       3.ip-vlan绑定按钮开启

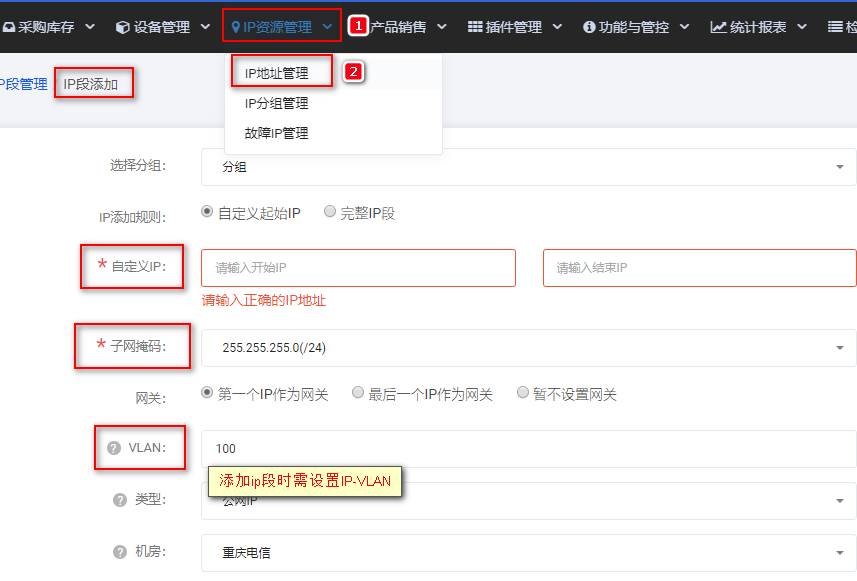

①在【ip资源管理】-【ip地址管理】-【右上角点击IP段添加】 进行VLAN设置。


②启用启用IP-VLAN绑定

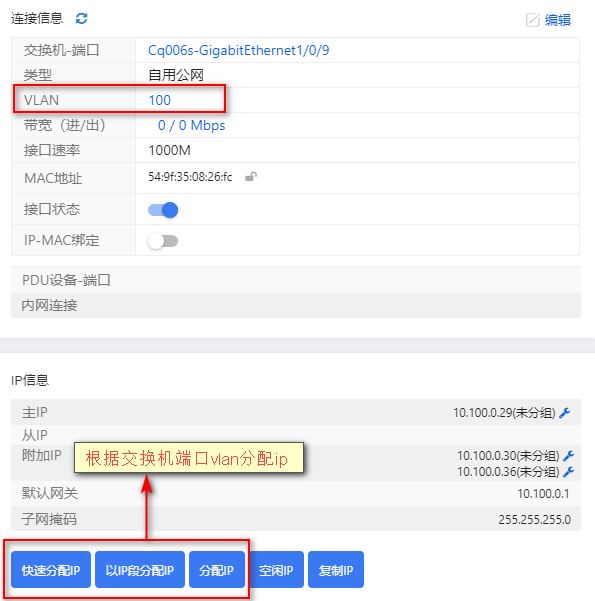

③则在服务器内页或whmcs自动开通时,即可分配与交换机VLAN一致的ip
