dhcp relay是什么,如何设置

来源:智简魔方     发布人:智简魔方     时间:2019-11-05 10:16

一、dhcp relay概述

二、查看dhcp relay ip

三、设置dhcp relay

    1.华为交换机

    2.H3C交换机



一、dhcp relay概述

    dhcp relay是指dhcp 中继代理,正常网络情况下,dhcp无法跨vlan、跨网络工作,如需在不同vlan中使用同一台dhcp服务器,则需要设置dhcp relay。


二、查看dhcp relay ip

    设置dhcp relay需要dhcp relay ip。

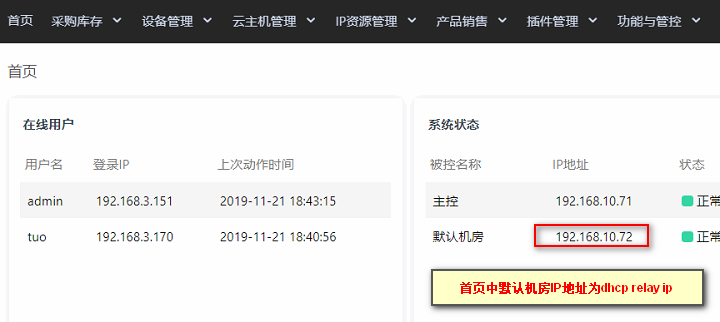

    在DCIM后台-【首页】,可以看到每个被控机房的IP,默认机房IP就为dhcp relay ip。


三、设置dhcp relay

    在网关交换机中将dhcp relay地址指向我们的dcim被控服务器ip(dhcp relay只需要在网关上,每个vlan接口操作,其他任何设备无需操作和设置)

    以下为常见交换机dhcp relay 设置(Ps.相同品牌不同的操作系统可能命令有差异,具体请参看交换机手册)

    :请按从上到下依次执行每一行命令,[*]之后内容为命令。

    1.华为交换机

[Huawei]dhcp server group ? STRING
[Huawei]dhcp server group 1
[Huawei-dhcp-server-group-1]
[Huawei-dhcp-server-group-1]dhcp-server ? x.x.x.x  IP address     //x.x.x.x代表的是DCIM被控服务器的IP
[Huawei-GigabitEthernet0/0/1]dhcp  select relay             //选择DHCP模式为中继模式
[Huawei-GigabitEthernet0/0/2]dhcp relay server-select ? STRING



    2.H3C交换机

    每一个vlan接口都需要执行上面的步骤

[SwitchA]vlan 10                              //进入vlan10接口
[SwitchA]interface Vlan-interface 10                    //进入vlan接口
[SwitchA-Vlan-interface10]dhcp select relay                //开启dhcp中继
[SwitchA-Vlan-interface10]ip relay address x.x.x.x             //x.x.x.x代表DCIM被控服务器IP
