服务器型号如何添加

来源:智简魔方     发布人:智简魔方     时间:2019-10-22 13:28

1.设备尺寸

2.节点数量

3.MAC地址计算

4.IPMI版本

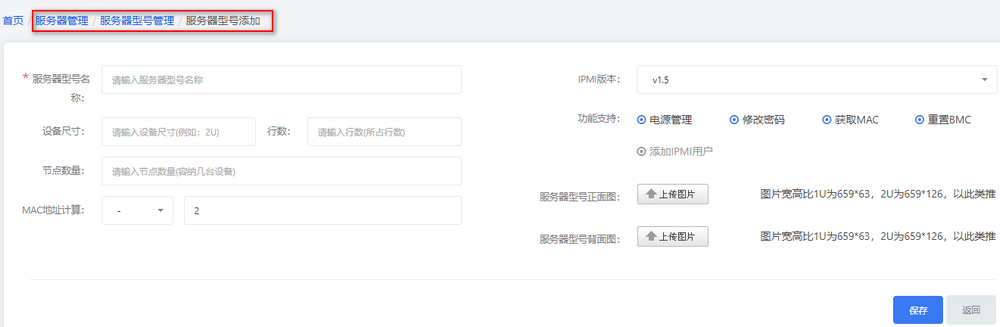

前往DCIM,在【设备管理】-【物理服务器】中,右上角点击【服务器型号管理】,进入页面后,点击【添加服务器器型号】


名称:自定义填写

设备尺寸:即设备高度:U

行数:设备如果有多个物理节点,有几行,即被横向切几刀

节点数量:即该设备中一共有多少个物理节点

例如:

(1)c6100/c6220等 2u4节点机器添加为

            设备尺寸:2U   行数:2  节点数量:4

(2)R410/420等1u1节点普通机器添加为

            设备尺寸:1U   行数:1  节点数量:1

(3)超微等3u8节点机器添加为

           设备尺寸:3U   行数:1  节点数量:8

mac地址计算:系统会通过ipmi去获取服务器网卡mac地址,该地址通常是服务器ipmi网卡地址,和实际服务器内连接网络网卡地址有一定差异,故需要计算。进行偏移修正。该数值需要客户根据实际网卡中mac去对比。

注意:若无法确认,建议填写-2

例如:

(1)通过功能获取地址为【00:00:00:00:00:55】,但实际网卡mac地址是【00:00:00:00:00:57】则规则填写+2

(2)通过功能获取地址为【00:00:00:00:00:55】,但实际网卡mac地址是【00:00:00:00:00:55】则规则填写 -0

(3)通过功能获取地址为【00:00:00:00:00:55】,但实际网卡mac地址是【00:00:00:00:00:53】则规则填写 -2

ipmi版本:系统通过ipmi控制服务器,服务器一般有ipmi v1.5ipmi v2.0版本,版本错误会导致无法控制。

注意:若无法确认,建议ipmi v2.0

上传服务器型号正背面图:图片宽高比1U为659*63,2U为659*126,以此类推。
